河南省腾达消防安全设备有限公司

柴油机消防泵组
关键词:
压力式泡沫比例混合装置,平衡式泡沫比例混合装置,柴油机消防泵,泡沫产生器,消防稳压给水设备,河南省腾达消防安全设备有限公司
描 述:
我公司主要产品有:消防冷却水喷淋系统,PHP系列平衡式比例混合装置,PHY/PHYM系列压力比例混合装置,XBC系列柴油机消防泵组,XBD系列电动机消防泵组,PC系列泡沫产生器,PS/PP系列消防炮,MPS系列泡沫消火栓,固定式/移动式泡沫灭火系统,消防自动控制系统及多种类型的泡沫灭火剂等。
产品详情

一、 概述

XBC12/80型柴油机消防泵组由(6126ZLD型)柴油机、(200D43×3型)泵等,共同组成柴油机消防泵组,承担油库、码头等消防供水任务。

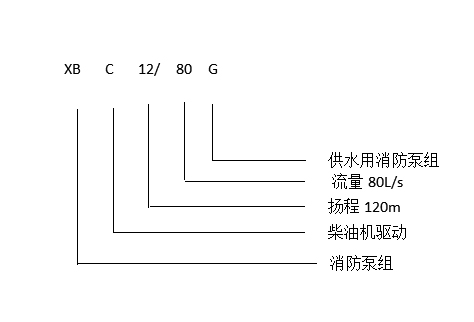

型号意义:

未标题-2

主要技术参数

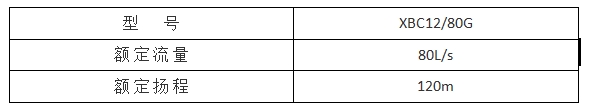

1、 消防泵组技术参数

2

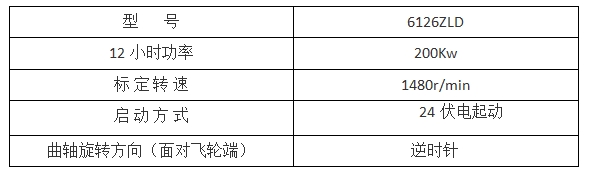

2、 柴油机主要技术规格:

3

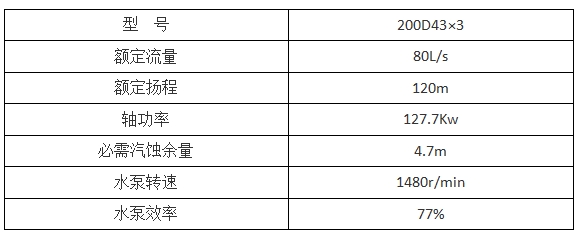

3、 水泵主要技术参数:

  4

结构说明

柴油机消防泵组

该柴油机消防泵组由柴油机(6126ZLD)、传动装置、水泵(200D43×3型)、燃油箱、蓄电池组、传动护罩、排气消声器等组成。

柴油机

其使用、维护等见柴油机使用及保养说明书 ”

水泵

其使用、维护等见水泵使用说明书

传动装置

传动盘通过传动轴将动力输出给水泵。

5、燃油箱

其箱体可供XBC12/80G型柴油机消防泵组在额度工况连续运行6h。而不需中间加油。箱内液面位置可从液位指示器上直观看出工作人员应及时添加燃油。燃油箱底部装有螺堵,供清理油箱排污之用,排放后将螺堵拧紧。

6、冷却系统

采用风扇水箱冷却系统。

7、排气系统

由排气管和消声器等组成。

本机组出厂时,带有排气配对法兰。安装时,用户根据现场配做排气管。至后将消声器装在室外,不影响人们正常活动的地方。

安装时弯头不能超过3个,排气管和消声器至好有支架支撑。

8 柴油机电起动系统

由蓄电池组、起动电机、启动继电器、交流发动机、调节器等组成。

消防泵组每周至少启动两次,每次运行时间不少于1h(可以打循环水),确保设备各部分状态良好。停机时,泵房工作人员应按蓄电池使用维护说明书,做好对蓄电池的维护保养工作,如加补充液、测比重、充放电等。

四、 安装

1、安装前的准备工作

1)检查柴油机、水泵、仪表等有无损坏,随机附件是否完备。

2)准备工具及起重机械。

3)检查安装基础的水平度。

2、安装顺序

1)将底座(既整套柴油机消防泵组)放在基础上。

2)检查基础的水平度,找平后,用水泥浆灌注底座基础上的地脚螺栓孔。

3)水泥完全干固后,利用泵的已加工平面检查一下水平度,用垫铁找平,然后拧紧地脚螺栓的螺母。

4)装上空气滤清器(有的设备已装好)。

5)放上燃油箱,联通燃油管路(有的设备已装好)

6)安装排气管路。出厂时带有排气法兰和消声器,用户根据现场配管,将消声器接至室外(不影响人们正常活动的地方)。斜口朝下。安装时弯头不能超过3

7)连接进出水管路,在泵进、出水接管上开小孔,将缓冲管焊上,然后装针型阀,在进口处装上真空表,在出口处装上压力表。

8)由热交换器出口、泵密封水出口等处引管子至消防水罐或至排水沟。

9)蓄电池按要求充足电后,连接蓄电池和起动电机,单线制,负极搭铁。

3、输水管

1)水管应有自己的支架,以免所有重量都作用在泵上。

2)吸水管应可能缩小管子长度和减少弯头。

3)管子弯头不允许过小,以免产生过大损失。

4)进水管应无漏气现象,法兰连接处应紧固,严防空气进入。

启动

1、水泵的准备工作

1)在水泵轴承体内,注入钙基黄油占轴承体空间的70%

2)出水管路应关闭。

3)取下水泵出口法兰上螺塞放气,有水溢出直至无气泡时拧紧。

2、柴油机启动前的准备

1)检查柴油机各部分是否正常,各附件连接是否可靠,并排除不正常现象。

2)检查电起动系统电路接线是否正常,蓄电池是否充足。

3)向油底壳内加注机油至规定油面位置。向喷油泵、调速器内加注机油至规定油平面。

4)向水箱内加满洁净冷却水。

5)用手压燃油泵压油使燃油系统充满燃油并排除空气。

6)向燃油箱内加满经过沉淀过滤的燃油。

7)消防泵房里的环境温度应不低于50C

3、柴油机的启动

1)将电钥匙打开,按下启动按钮,使柴油机启动。如果在12s内未能启动,应立即释放按钮,通过2min后再做第二次启动。如果连续三次不能启动时,应停止启动,找出原因排除故障后再启动。

2)柴油机启动成功后,应立即释放按钮,将电钥匙拨回中间位置,同时注意机油压力表,并检查柴油机各部分运转是否正常。

六、柴油机的磨合

1、新的柴油机在正式使用之前,或经大修后的柴油机均应进行 45h磨合,方可负荷使用,以改善柴油机各运动部件的工作状况, 提高柴油机的运行可靠性及使用寿命。

2、具体磨合的规定:

a: 1/4 - 1/3负载运行30小时。

b: 1/2 - 2/3负载运行29小时。

c:更换全部机油时,按80%-%100负载运行0.5-1.0小时。

七、运转

1、水泵的运转

1)注意水泵轴承温度,按泵原厂使用说明书控制其温升。

2)水泵的换油时间,第1次在工作80h后换油,以后每工作2400h或每次检查水泵时换油。

3)填料室的漏水有少量的漏水是正常现象。如漏水量过大,调整螺母压填料压盖即可。

4)叶轮与密封环间的间隙磨损过大时,应更换叶轮或密封环。定期检查弹性联轴器。

5)运转过程中,如发现不正常声音时,应立即停车检查原因。

2、柴油机的运转

1)柴油机的预热

a、柴油机启动后,空载运行时间不宜超过1min,并进入部分负荷运转。待柴油机的出水温度高于750C,机油温度高于500C,机油压力高于0.25MPa时,才允许进入全负荷运转。

b运行过程中,应注意各参数是否正常。为保证设备的可靠性,每星期应启动运行二次,至水温、机油均达到600C以上。

八、停机

1、控制油门,使柴油机转速逐步降低至700-1000r/min时,运转3-5min后,拨动停车手柄停机,尽可能不要再全负荷状态下很快将柴油机停下,以防出现过热等事故。

2、气温低,可能结冰时停机后应将冷水放净,注意将所有放水阀全打开。

3、水泵停机前应先慢慢关闭出口阀,待出口阀完全关闭后再停机。

九、常见故障及排除方法

1、柴油机常见故障和排除方法请详细参阅柴油机使用及保养说明书

2、水泵常见故障和排除方法请详细阅读泵使用说明书


用户须知

亲爱的用户:

当您在使用柴油机消防泵组(XBC12/80G)之前,应注意以下几个问题,请务必按操作说明书和使用要求等正确使用

1、操作人员、维护保养人员在使用、维护本机组之前,必须认真阅读本说明书和柴油机使用及保养说明书和D型单吸多级离心泵使用说明书等。凡不按说明书操作使用而造成的不良后果,概由用户自己负责。

2、 柴油机使用的燃油牌号为:

10号、0号、-10号轻柴油(GB252-81

3、柴油机使用的机油牌号为:

5W/30 (低环境温度-250C)

10W  (低环境温度200C /-50C)

注意检查油位,使其保持在规定的刻度线范围内。油底壳机油容量约29L.

切意两种不同牌号的机油混合使用。

1、本柴油机消防泵组在工厂内经过2h磨合。用户在投入正常使用前,应按柴油机使用说明书再磨合58h,将机油、冷却水等更换后,才能投入正常负荷使用。

2、 本柴油机消防泵组每星期至少启动两次,每次运行时间不少于1h(可以打循环水),以保持机组良好状态。发现问题及时排除,同时也对蓄电池进行了充放电。

3、 蓄电池应严格按照原厂的使用维护说明书进行使用和保养。注意添加蒸馏水,测比重和必要的充放电。

4、 请妥善保管柴油机使用说明及保养手册,一旦丢失,概由用户自己负责。

5、 柴油机泵组安装后,请到当地柴油机三包服务处登记造册。
