一、概述

空气泡沫产生器是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车或固定消防泵供给的泡沫混合液流经输送管道通过泡沫产生器时，形成空气泡沫，扑灭油类火灾。

型号的意义：例如：

二、结构原理

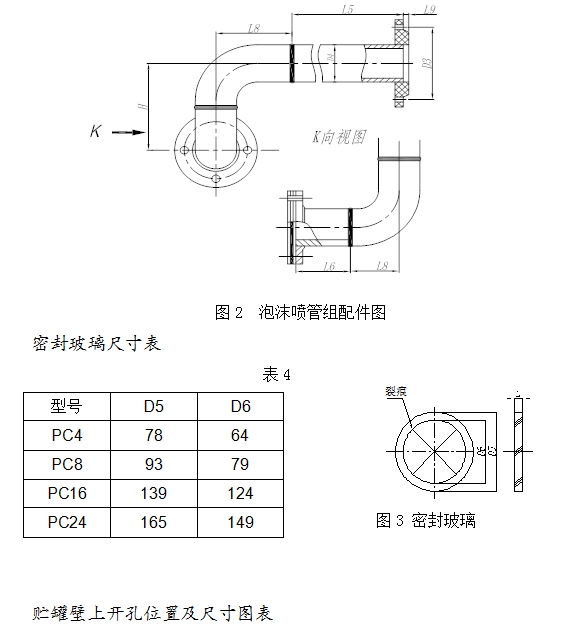

空气泡沫产生器由外壳、喷头、击散片、玻璃压圈、滤网和弧形罩板等零件组成。其结构见图。泡沫产生器采用散片喷头，这种结构液流较大，不易被杂物堵塞。喷头和密封玻璃安排在一个壳体内，便于维护保养。泡沫产生器出口端管螺纹用以连接混合液输入管。旋在壳体内部的喷头，用以控制混合液流量。泡沫产生器出口端法兰用螺栓与泡沫喷射管连接。壳体上部的三个窗口用来进入空气。顶部的滤网及罩板可以防止鸟虫进入做窝，以及其他杂物进入。壳体内的密封玻璃，可防止罐内蒸发油气外溢。玻璃厚2毫米，表面有易裂刻痕，使用时混合液压力在0.05～0.1MPa时即能破碎（这一破碎压力大于罐内蒸发油气压力）。泡沫喷射管出口端以法兰、垫片、螺栓、螺母与油罐壁上的连接法兰紧固连接。

在维护保养时，可将产生器顶部罩板打开进行检查喷头密封玻璃是否完整无损，并清除内部杂物，在用压力水进行冲洗管路时，应在产生器内部密封玻璃处用一铁板或木板档住，以免玻璃被击碎。

使用时，在混合液通过产生器时，由于击散片与喷头的相互配合，在喷头出口端形成雾状，其周围形成负压，因此吸入足量空气与混合液混合，而连续地产生泡沫。经泡沫喷射管送入油罐。由紧固或焊接在罐内壁上的导板，使泡沫沿罐内壁淌下平稳地覆盖油面，不使泼溅，以提高灭火效果。

泡沫喷射管由用户根据油罐情况自行配制，长度按图、表规定。

每只泡沫产生器上都有产品标牌，注明产品名称、型号、编号、制造日期和厂名等。

三、使用说明

１、 安装：

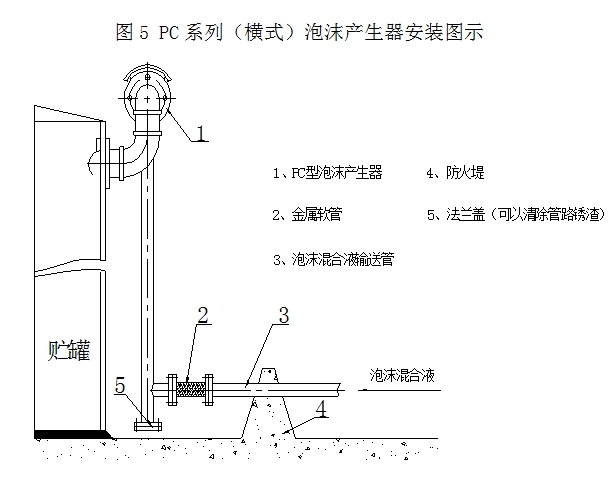

安装空气泡沫产生器时可参照图所示进行，步骤如下：

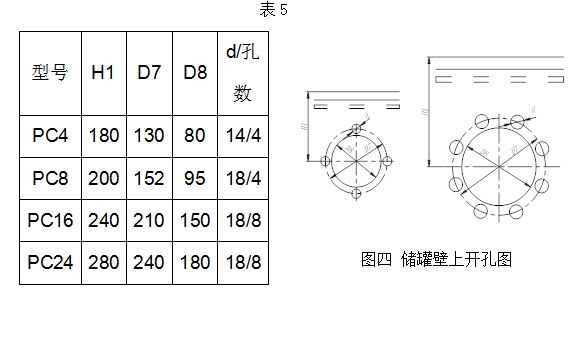

A. 油罐壁上的钻孔尺寸按照图所示进行。

B. 安装前，检查产品的完整，清洁与否。

C. 把导板事先焊接或用螺栓连接在罐内壁上。

D. 把喷射管（包括弯头、连接法兰、石棉橡胶垫片等）连同产生器紧固定罐壁上。产生器的罩板应在上方。

E. 连接空气泡沫产生器的混合液输入管的进口端应置于防护堤外，便于临时连接混合液管路。

F. 在安装结束，油罐尚未贮油前，可结合工程验收，进行一次泡沫冷试验，除观察泡沫喷射情况是否正常外，同时应记录下水泵供水压力、泡沫产生器进口端工作压力等有关读数，作为使用依据。试验结束后，应换上新的密封玻璃。

2. 使用方法

使用空气泡沫产生器时，应与装有相应型号的空气泡沫比例混合器的消防水泵（固定泵或消防车上的水泵）配合使用。水泵的流量及扬程应能满足泡沫产生器的标定流量和压力的要求。使用时，在消防泵和产生器输入端之间，用管道或水带接通，以输送混合液。水泵的出口压力应尽可能迅速调整至满足产生器进口标定压力（0.5MPa）的要求。如进口压力不能达到要求，则泡沫产生量会相应下降。

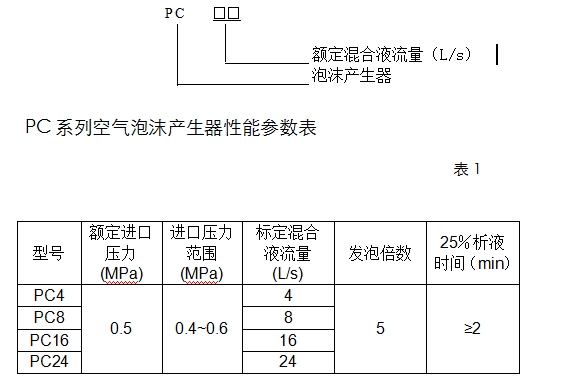

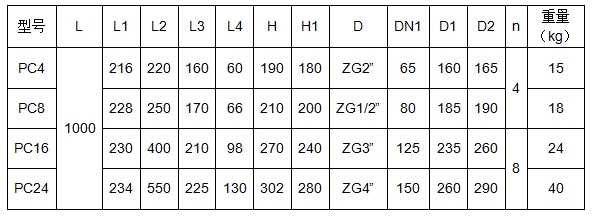

四、PC系列空气泡沫产生器基本尺寸及安装尺寸图

                                                               表2
